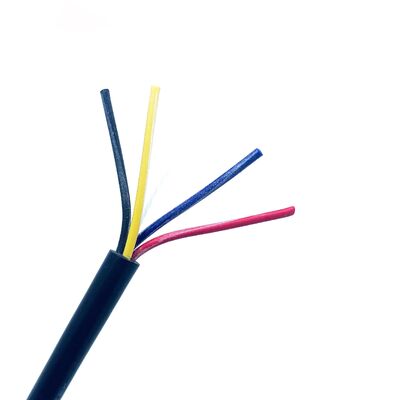

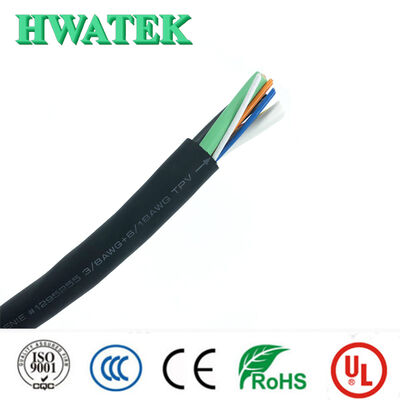

UL2517 300V olejoodporny wielojadrowy, elastyczny kabel
Przegląd produktu
Ten 300-woltowy kabel sygnału sterowania windą posiada miedziane przewodniki, izolację, wypełnienie, taśmę, opcjonalną osłonę i konstrukcję zewnętrznej osłony.,Kabel posiada dużą elastyczność, odporność na temperaturę do 105°C, odporność na olej i odporność na płomień.
Kluczowe cechy
Duża elastyczność
Wyposażone w układy o szerokości przekraczającej 10 mm
Odporność na temperaturę
Wymagania dotyczące temperatury pracy od -40°C do 105°C
Odporność na olej
Odpowiednie do ekspozycji na olej w temperaturze 60°C lub 80°C
Odporność na ogień
Spełnia normy badań płomieni VW-1, FT1, FT2
Obszary zastosowań
Wykorzystywane głównie do stałej instalacji kabli przesyłowych sygnału w szybach wind, w tym:
- Kabineta sterująca przewody przełącznika podnośnika
- Przewód podnoszący przełącznik układu bezpieczeństwa
- Przesyłki przymusowe górne/dolne i przenośniki graniczne
- Włókna zamków drzwiowych i przewody odgałęziające
- Kable główne i odgałęzienia do wyświetlacza podłogowego
| Zakres zastosowania |
Napęd nominalny |
Zalecane specyfikacje |
Zalecana liczba rdzeni |
Kabinet sterujący → przewody przełącznika podnośnika
Przewód podnoszący przełącznik układu bezpieczeństwa |
300 V |
26AWG-14AWG |
7+1 |
| Górny przymusowy przełącznik, dolny przymusowy przełącznik, górny przełącznik graniczny, dolny przełącznik graniczny, przełącznik zamykający drabinę, przełącznik powrotny ognia |
300 V |
26AWG-14AWG |
2+1 |
| Przewód do zamykania drzwi i przewód odgałęziający zamykanie drzwi w podnośniku |
300 V |
26AWG-14AWG |
2+1 |
Kabineta sterująca → okablowanie podłogowego wyświetlacza
Kabel głównego przewodu wyświetlania podłogowego, kabel odgałęzienia wyświetlania podłogowego |
300 V |
26AWG-14AWG |
Liczba warstw +N+PE |
Diagram struktury kabla
Budowa kabli:
1 - przewodnik, 2 - izolacja, 3 - wypełnienie, 4 - pasek, 5 - osłona (opcjonalna), 6 - obudowa zewnętrzna
Drukowanie:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK
Podstawowa konstrukcja
- /Konduktor:Pozostałe, niepowleczone
- Izolacja:Specjalny mieszany PVC
- Ostrzeż lub warstwa:Opcjonalnie
- Żakietka:Specjalny mieszany PVC
Zgodność z normami
Standardy międzynarodowe:UL758, UL1581, UL2556
Zgodność ze standardami ochrony środowiska:RoHS, REACH zgodne
Specyfikacje techniczne
- Napęd nominalny:300 V
- Poziom temperatury:-40°C do 105°C
- Poziom płomienia:VW-1, FT1, FT2
- Odporność na olej:60°C lub 80°C Olej
- Badanie odporności na napięcie:AC 2,0 kV/1min
Szczegółowe specyfikacje
Poniższa tabela zawiera szczegółowe specyfikacje wymiarowe i elektryczne dla różnych konfiguracji kabli:
| Liczba rdzeni × specyfikacje |
Struktura przewodnika |
Średnica zewnętrzna przewodnika (mm) |
Średnia grubość izolacji (mm) |
Izolacja średnica zewnętrzna (mm) |
Średnia grubość osłony (mm) |
Wykończone średnica zewnętrzna (mm) |
Masa netto kabli (kg/km) |
Maksymalny opór prądu stałego przewodnika (20°C) Ω/km |
| 2C×26AWG |
7/0.16 |
0.48 |
0.30 |
1.2±0.05 |
0.76 |
40,3±0.20 |
19.2 |
150 |
| 2C×24AWG |
7/0.20 |
0.60 |
0.30 |
10,3±0.05 |
0.76 |
4.5±0.20 |
21.9 |
94.2 |
| 2C × 22AWG |
7/0.254 |
0.76 |
0.30 |
1.5±0.05 |
0.76 |
40,9±0.20 |
27.0 |
59.4 |
| 2C×20AWG |
7/0.32 |
0.96 |
0.30 |
10,7±0.10 |
0.76 |
50,3±0.20 |
33.7 |
36.7 |
| 2C×18AWG |
16/0.254 |
1.15 |
0.30 |
10,9±0.10 |
0.76 |
50,7±0.20 |
41.2 |
23.0 |
| 2C×16AWG |
26/0.254 |
1.49 |
0.30 |
2.2±0.10 |
0.76 |
60,4±0.30 |
55.2 |
14.6 |
| 2C×14AWG |
41/0.254 |
1.87 |
0.30 |
20,6±0.10 |
0.76 |
7.2±0.30 |
75.7 |
8.96 |
Uwaga:Szczegółowe wymiary i parametry techniczne podlegają specyfikacji naszych produktów.i może być również dostosowany zgodnie z wymaganiami klienta lub rzeczywistego użytkowania.
Informacje dotyczące producenta
Profil firmy:
Założona w 2004 roku z inwestycją kapitałową w wysokości 9 milionów USD, nasza fabryka z siedzibą w Kunshan zajmuje 14 980 metrów kwadratowych.Założyliśmy fabrykę w Nantong z inwestycją kapitałową w wysokości 100 milionów RMB obejmującą 34 zakłady.Wszystkie produkty posiadają certyfikaty bezpieczeństwa CCC, UL, CUL, CE, CSA i ETL.Obsługujemy globalnych klientów poprzez nasz ustalony system sprzedaży oparty na zasadach zarządzania uczciwości, innowacji i ochrony środowiska.
Certyfikaty
Proces produkcji
Transport morski i logistyka
Częste pytania
P: Jakie produkty dostarczacie?
Odpowiedź: Produkujemy przewody do elektroniki użytkowej, przewody podłączające, kable przemysłowe, kable do robotów, kable do ładowania pojazdów elektrycznych oraz nowe/zielone kable energetyczne.
P: Jakie masz certyfikaty?
O: Utrzymujemy certyfikaty UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach i ETL.
P: Czy możemy otrzymać próbki przed zamówieniem?
O: Tak, dostarczamy próbki do oceny przed złożeniem zamówienia.
P: Jaki jest Twój typowy czas realizacji?
Odpowiedź: Standardowe zamówienia są realizowane w ciągu 2-3 tygodni, a w sezonie szczytowym w ciągu 5-6 tygodni.
P: Jak gwarantujesz jakość produktu?
Odpowiedź: Przed masową produkcją przeprowadzamy pobieranie próbek przed produkcją i końcową inspekcję przed wysyłką, aby zapewnić standardy jakości.
