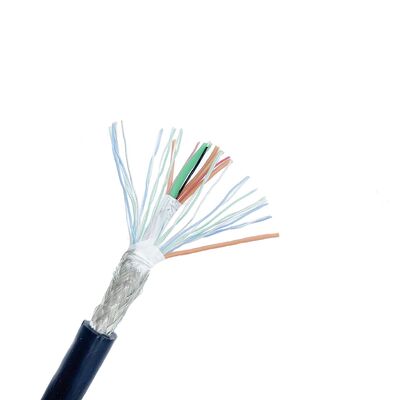

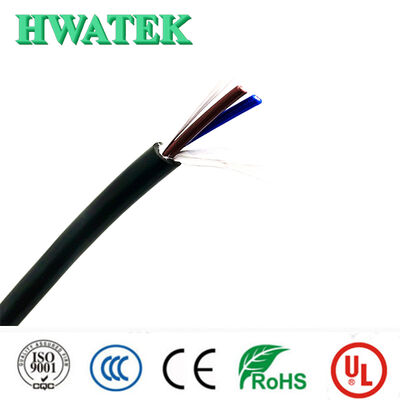

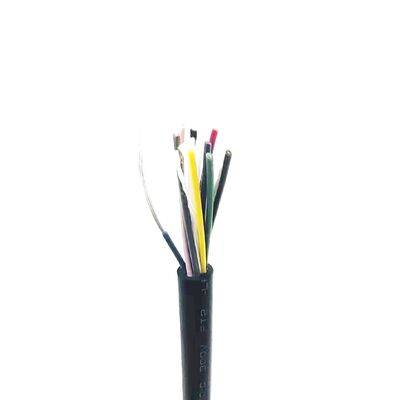

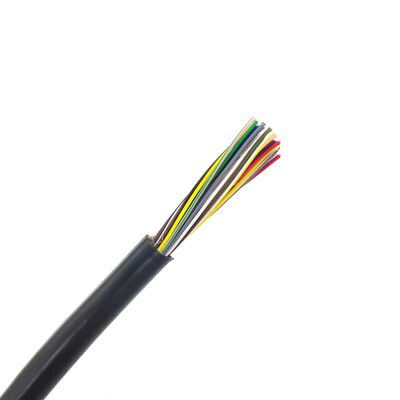

Elastyczny kabel wielożyłowy z powłoką PVC FT2, ognioodporny, 26AWG
Przegląd produktu
Ten sterujący kabel sygnałowy o napięciu znamionowym 300V do okablowania szybu windowego posiada miedziane przewody, izolację, wypełnienie, taśmę, opcjonalne ekranowanie i zewnętrzną powłokę. Zaprojektowany z myślą o wysokiej elastyczności, odporności na temperaturę, odporności na olej i trudnopalności. Wszystkie materiały są zgodne z normami środowiskowymi RoHS i Reach.
Kluczowe cechy
Wysoka elastyczność ułatwiająca instalację
Odporność na temperaturę: -40°C do 105°C
Odporność na olej: 60°C lub 80°C
Trudnopalność: klasa VW-1, FT1, FT2
Zgodność z RoHS i Reach
Napięcie znamionowe 300V
Obszary zastosowań
Głównie do stałej instalacji kabli transmisyjnych sygnałów w szybach windowych.
| Zakres zastosowania |
Napięcie znamionowe |
Zalecane specyfikacje |
Zalecana liczba żył |
Szafa sterownicza → okablowanie wyłącznika szybu
Kabel wyłącznika bezpieczeństwa w szybie |
300V |
26AWG-14AWG |
7+1 |
| Wyłącznik wymuszony górny, wyłącznik wymuszony dolny, wyłącznik krańcowy górny, wyłącznik krańcowy dolny, wyłącznik blokady drabiny, wyłącznik powrotu pożarowego |
300V |
26AWG-14AWG |
2+1 |
| Kabel magistrali blokady drzwi i kabel odgałęźny blokady drzwi w szybie |
300V |
26AWG-14AWG |
2+1 |
Szafa sterownicza → okablowanie wyświetlacza piętra w szybie
Kabel główny wyświetlacza piętra, kabel odgałęźny wyświetlacza piętra |
300V |
26AWG-14AWG |
Liczba warstw +N+PE
Uwaga: Liczba warstw wynosi 7 i więcej |
Schemat budowy kabla
1 - Przewodnik
2 - Izolacja
3 - Wypełnienie
4 - Taśma
5 - Ekran (opcjonalnie)
6 - Powłoka zewnętrzna

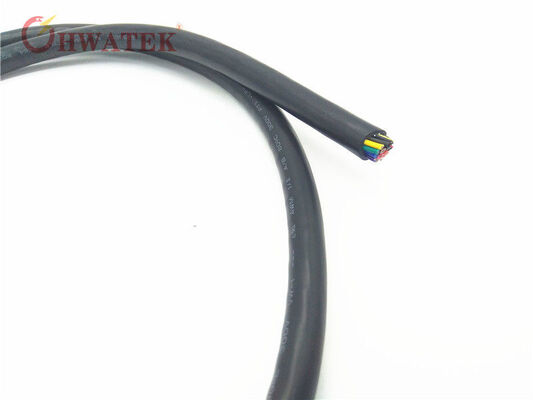

Nadruk: E258652 AWM STYLE 2517 ***AWG 105°C 300V VW-1- c AWM I/II A/B 105°C 300V FT1 -LF- HWATEK
Podstawowa konstrukcja
- Przewodnik: Lity lub linkowany
- Izolacja: Specjalny mieszany PVC
- Ekran lub oplot: Opcjonalnie
- Płaszcz: Specjalny mieszany PVC
Normy zgodności
UL758
UL1581
UL2556
RoHS
REACH
Specyfikacje techniczne
- Napięcie znamionowe: 300V
- Temperatura znamionowa: -40°C do 105°C
- Klasa palności: VW-1, FT1, FT2
- Odporność na olej: Olej 60°C lub 80°C
- Test wytrzymałości napięciowej: AC 2.0kV/1min
Szczegółowe specyfikacje
| Liczba żył*Specyfikacja |
Struktura przewodu |
Średnica zewnętrzna przewodu (mm) |
Średnia grubość izolacji (mm) |
Średnica zewnętrzna izolacji (mm) |
Średnia grubość płaszcza (mm) |
Średnica zewnętrzna gotowego kabla (mm) |
Masa netto kabla (kg/km) |
Maksymalna rezystancja DC przewodu (20°C) Ω/km |
| 2C*26AWG | 7/0.16 | 0.48 | 0.30 | 1.2±0.05 | 0.76 | 4.3±0.20 | 19.2 | 150 |
| 2C*24AWG | 7/0.20 | 0.60 | 0.30 | 1.3±0.05 | 0.76 | 4.5±0.20 | 21.9 | 94.2 |
| 2C*22AWG | 7/0.254 | 0.76 | 0.30 | 1.5±0.05 | 0.76 | 4.9±0.20 | 27.0 | 59.4 |
| 2C*20AWG | 7/0.32 | 0.96 | 0.30 | 1.7±0.10 | 0.76 | 5.3±0.20 | 33.7 | 36.7 |
| 2C*18AWG | 16/0.254 | 1.15 | 0.30 | 1.9±0.10 | 0.76 | 5.7±0.20 | 41.2 | 23.0 |
| 2C*16AWG | 26/0.254 | 1.49 | 0.30 | 2.2±0.10 | 0.76 | 6.4±0.30 | 55.2 | 14.6 |
| 2C*14AWG | 41/0.254 | 1.87 | 0.30 | 2.6±0.10 | 0.76 | 7.2±0.30 | 75.7 | 8.96 |
Uwaga 1: Szczegółowe wymiary i parametry techniczne podlegają naszym specyfikacjom produktu. Powyższe produkty to standardowe modele bez ekranowania, które można również dostosować do wymagań klienta lub rzeczywistego użytkowania.
Profil firmy
Założona w 2004 roku z kapitałem inwestycyjnym 9 milionów USD, nasza główna fabryka w Kunshan zajmuje 14 980 metrów kwadratowych. W 2020 roku uruchomiliśmy nasz zakład w Nantong z kapitałem inwestycyjnym 100 milionów RMB, zajmujący 34 000 metrów kwadratowych.
Certyfikowany systemami ISO9001, ISO14001, IATF16949, ISO13485. Wszystkie produkty przeszły certyfikaty bezpieczeństwa CCC, UL, CUL, CE, CSA, ETL. Działamy globalnie w oparciu o zasady zarządzania UCZCIWOŚĆ, INNOWACJA i OCHRONA ŚRODOWISKA.
Certyfikaty i procesy
Postęp produkcji
Wysyłka
Często zadawane pytania
P: Co możecie dostarczyć?
O: Produkujemy przewody do elektroniki użytkowej, przewody przyłączeniowe, kable przemysłowe, kable robotyczne, kable do ładowania pojazdów elektrycznych oraz kable do nowych/zielonych źródeł energii.
P: Jakie certyfikaty posiadacie?
O: Posiadamy certyfikaty UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, ETL.
P: Czy możemy otrzymać próbki przed złożeniem zamówienia?
O: Tak, chętnie przygotujemy dla Państwa próbki.
P: Jaki jest Państwa czas realizacji?
O: Zazwyczaj możemy zrealizować zamówienia w ciągu 2-3 tygodni, a w szczycie sezonu 5-6 tygodni.
P: Jak możecie zagwarantować jakość produktu?
O: Zawsze próbka przedprodukcyjna przed produkcją masową i ostateczna kontrola przed wysyłką.
