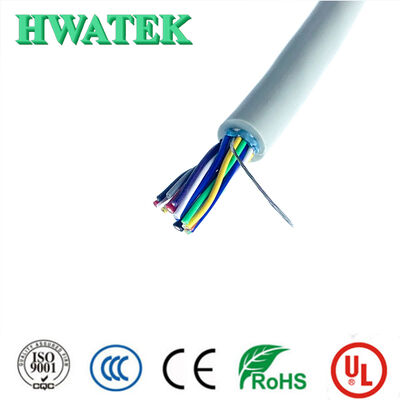

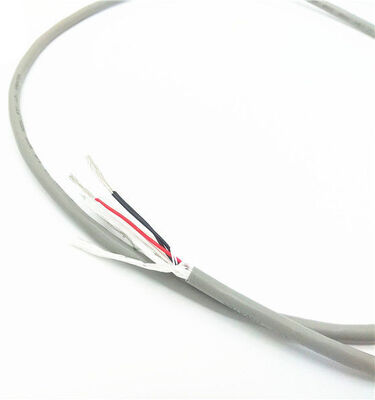

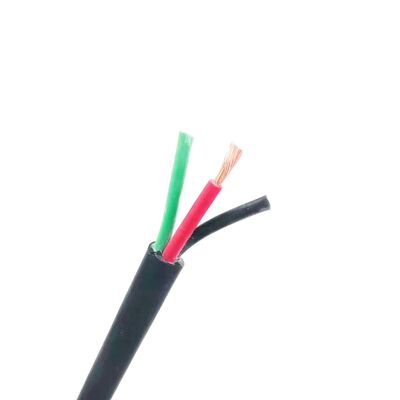

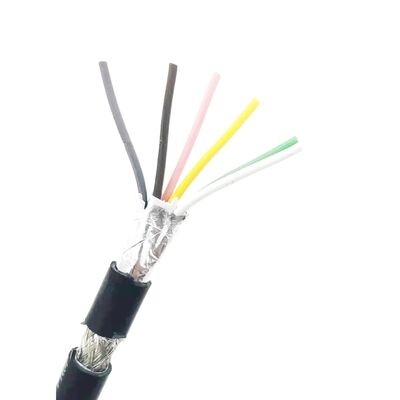

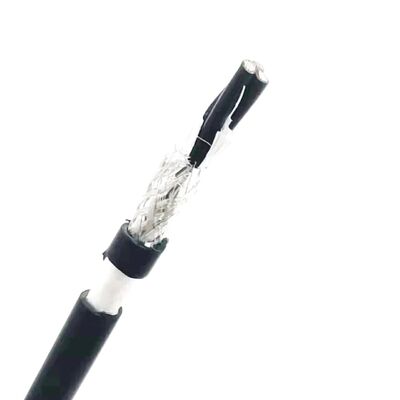

Kabel zasilający do windy z izolacją PVC SJT, odporny na promieniowanie UV
Przegląd produktu
SJT, SJTW, 300V, 105°C, odporność na promieniowanie UV, odporność na wilgoć, VW-1, izolowany PVC kabel zasilający do okablowania maszynowni windy.
Wprowadzenie do produktu
Okablowanie w maszynowni windy o napięciu znamionowym 300V składa się z przewodnika miedzianego, izolacji, wypełnienia, taśmy, ekranu i płaszcza zewnętrznego. Kabel charakteryzuje się wysoką elastycznością, odpornością na wysokie temperatury, właściwościami samogasnącymi i spełnia wymagania do użytku zewnętrznego i w miejscach specjalnych: odporność na wilgoć, odporność na promieniowanie UV i odporność na olej. Wszystkie materiały są zgodne z najnowszymi normami ochrony środowiska RoHS i Reach.
Kluczowe cechy
- Wysoka elastyczność ułatwiająca instalację
- Odporność na wysokie temperatury do 105°C
- Samogasnący, klasa VW-1
- Odporność na promieniowanie UV do zastosowań zewnętrznych
- Odporność na wilgoć
- Odporność na olej
- Materiały zgodne z RoHS i Reach
Obszar zastosowań
Głównie do stałej instalacji kabli transmisyjnych w maszynowniach wind.
Typowe zastosowania: skrzynka rozdzielcza → linia zasilająca szafy sterowniczej, szafa sterownicza → linia zasilająca silnika
Schemat konstrukcji kabla
1 - przewodnik, 2 - izolacja, 3 - wypełnienie, 4 - taśma, 5 - ekran (opcjonalnie), 6 - płaszcz zewnętrzny
Nadruk: E366579 TYPE STOW ***AWG 105°C 600V VW-1 HWATEK
Podstawowa konstrukcja
- Przewodnik: lity lub linkowany
- Izolacja: specjalna mieszanka PVC
- Ekran lub oplot: opcjonalnie
- Płaszcz: specjalna mieszanka PVC
Normy zgodności (ST/STW)
- Międzynarodowe: UL62, UL1581
- Zgodność z RoHS, REACH
Specyfikacje techniczne (ST/STW)
- Napięcie znamionowe: 600V
- Temperatura znamionowa: -40°C do 105°C
- Klasa palności: VW-1, FT1, FT2
- Odporność na olej: olej 60°C lub 80°C
- Test napięcia przebicia: AC 2,0kV/1min
Specyfikacje produktu
| Liczba żył*Specyfikacja |
Struktura przewodnika |
Średnica zewnętrzna przewodnika (mm) |
Średnia grubość izolacji (mm) |
Średnica zewnętrzna izolacji (mm) |
Średnia grubość płaszcza (mm) |
Średnica zewnętrzna gotowego kabla (mm) |
Masa netto kabla (kg/km) |
Maksymalna rezystancja DC przewodnika (20°C) Ω/km |
| 3C*12AWG(4mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 11,8±0,40 | 199,3 | 5,64 |
| 3C*10AWG(6mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 16,1±0,60 | 356,9 | 3,546 |
| 4C*12AWG(4mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 12,9±0,50 | 248,2 | 5,64 |
| 4C*10AWG(6mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 17,6±0,60 | 446,1 | 3,546 |
| 5C*12AWG(4mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 14,1±0,50 | 301,5 | 5,64 |
| 5C*10AWG(6mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 19,6±1,0 | 540,3 | 3,546 |
| 3C*12AWG(4mm²)+16AWG(1,5mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 12,3±0,40 | 222,1 | 5,64 |
| 3C*10AWG(6mm²)+12AWG(4mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 16,6±0,60 | 400,4 | 3,546 |
| 4C*12AWG(4mm²)+16AWG(1,5mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 13,6±0,50 | 274,9 | 5,64 |
| 4C*10AWG(6mm²)+12AWG(4mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 18,3±0,60 | 495,0 | 3,546 |
| 3C*12AWG(4mm²)+2C*16AWG(1,5mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 13,1±0,50 | 248,6 | 5,64 |
| 3C*10AWG(6mm²)+2C*12AWG(4mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 17,5±0,60 | 452,9 | 3,546 |
Uwaga: Szczegółowe wymiary i parametry techniczne podlegają naszym specyfikacjom produktu. Powyższe produkty to standardowe modele bez ekranu, które można również dostosować do wymagań klienta lub rzeczywistego użytkowania.
