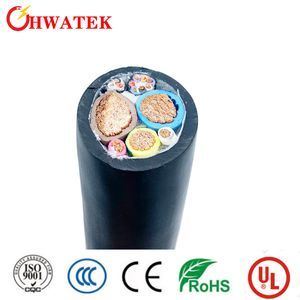

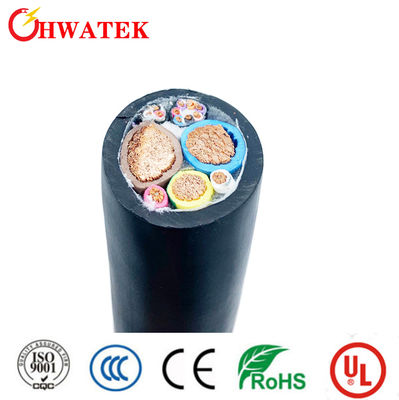

Kabel do ładowania pojazdów elektrycznych wysokiego napięcia 1000 V prądu stałego z izolacją TPU i konstrukcją wielordzeniową zgodną z dyrektywą RoHS
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
3000 metrów
Price:
US $0.5-1 / Meter
Product Summary
Wielożyłowy kabel elektryczny prądu stałego o napięciu 1000 V HV Specyfikacje produktu SPECYFIKACJA NAZWA KABLA Kabel EV SPECYFIKACJA KABLA 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0,75mm2)(P2)+(7C×0,75mm2)Zgodny z dyrektywą RoHS Przedmiot Odp.: 2C×80mm2B: 1C×25mm2C: 1C×4mm2D: (3C×0,75mm2)(P2)E: (7C×0,75mm2) ...
Product Details
Podkreślić:
Kabel do ładowania pojazdów elektrycznych DC
,kabel do ładowania pojazdów elektrycznych w izolacji TPU
,kabel do ładowania samochodów elektrycznych zgodny z dyrektywą RoHS
Sheath Material:
Tpe
Insulation Material:
TPU
Material Shape:
Okrągły drut
Cable Specification:
2C × 80 mm2+1C × 25 mm2+2C × 4 mm2+(3C × 0,75 mm2) (P2)+(7c × 0,75 mm2)
Conductor Material:
Skrętka z gołej miedzi
Conductor Size:
2580/0,20 ±0,008 mm, 798/0,20 ±0,008 mm, 224/0,15 ±0,008 mm
Outer Diameter:
12,40 ± 0,25 mm, 7,00 ± 0,20 mm, 2,70 ± 0,15 mm, 1,40 ± 0,10 mm
Insulation Thickness:
1,60 mm, 1,20 mm, 1,00 mm, 0,50 mm
Rated Voltage:
prąd stały 1000 V
Rated Temperature:
Kurtka -40 ~ 90ºC, izolacja -40 ~ 125ºC
Max Conductor Resistance:
0,242 Ω/km, 0,78 Ω/km, 4,95 Ω/km, 26 Ω/km
Insulation Voltage Withstand:
AC 2,5 kV/5 min, prąd upływowy ≤5mA
Min Insulation Resistance:
500MΩ.KM
Tensile Strength:
≥20 MPa
Elongation:
≥300%
Product Description
Wielożyłowy kabel elektryczny prądu stałego o napięciu 1000 V HV
Specyfikacje produktu
| SPECYFIKACJA | NAZWA KABLA | Kabel EV |
|---|---|---|
| SPECYFIKACJA KABLA | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0,75mm2)(P2)+(7C×0,75mm2) Zgodny z dyrektywą RoHS |
|
| Przedmiot | Odp.: 2C×80mm2 B: 1C×25mm2 C: 1C×4mm2 D: (3C×0,75mm2)(P2) E: (7C×0,75mm2) |
|

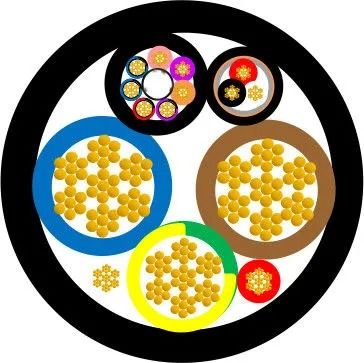

Szczegółowa konstrukcja
| Część | Specyfikacja |
|---|---|
| DYRYGENT |
Tworzywo:Skrętka z gołej miedzi Rozmiar: - 2580/0,20 ±0,008 mm - 798/0,20 ±0,008 mm - 224/0,15±0,008mm +10/1#Blaszczyk+Kevlar 1000D - 40/0,15±0,008mm+10/0,19mmBlacha+200DKevlar - 40/0,15±0,008mm+10/0,19mmBlacha+Kevlar 200D |
| OD (odn.) | 12,40±0,25mm | 7,00±0,20mm | 2,70±0,15mm | 1,40±0,10mm | 1,40 ± 0,10 mm |
| IZOLACJA |
Tworzywo:Tworzywo termoplastyczne (EF2585,85±3A) Min. średnia grubość:1,60 mm | 1,20 mm | 1,00 mm | 0,50 mm | 0,50 mm Min. grubość w dowolnym punkcie:1,34 mm | 0,98 mm | 0,80 mm | 0,35 mm | 0,35 mm OD:15,60±0,40mm | 9,60±0,30mm | 4,70±0,20mm | 2,50±0,10mm | 2,50 ± 0,10 mm |
| OKABLOWANIE-1 |
Podsadzkarz:/ | Bawełna | Bawełna Tworzywo:/ | AL-mylar (odwrócony) | Włóknina |
| WARKOCZ |
Tworzywo:/ | Miedź cynowana | / Rozmiar:/ | 0,12 mm, ≥60% | / |
| W KURTCE |
Tworzywo:/ | TPE | TPE Min. średnia grubość:/ | 0,60 mm | 0,60 mm Min. grubość w dowolnym punkcie:/ | 0,42 mm | 0,42 mm OD:/ | 7,20±0,25mm | 9,70 ± 0,25 mm |
| OKABLOWANIE |
Podsadzkarz:Wzmocniona lina PP Tworzywo:Włóknina (≥25% zakładki) Montaż:2C×80mm2+1C×25mm2+2C×4mm2+(3C×0,75mm2)(P2)+(7C×0,75mm2) |
| KURTKA |
Tworzywo:TPU Min. średnia grubość:2,80 mm Min. grubość w dowolnym punkcie:2,28 mm OD:38,00+0,6/-1,00 mm |
Charakterystyka wydajności
| CHARAKTERYSTYKA ELEKTRYCZNA | WŁAŚCIWOŚCI FIZYCZNE |
|---|---|
|
Napięcie znamionowe:Napięcie stałe 1000 V Temperatura znamionowa: - Kurtka: -40~90°C - Izolacja: -40~125°C Maks. rezystancja przewodu (20°C): A: 0,242 Ω/km B: 0,78 Ω/km C: 4,95 Ω/km D&E: 26 Ω/km Wytrzymałość napięcia izolacji (rdzeń A i B, 10 m): AC 2,5 kV/5 min, prąd upływowy ≤5 mA Gotowy kabel wytrzymuje napięcie (żyła A do A i B, 10 m): AC 3,5kV/15min, prąd upływowy ≤5mA Min. Rezystancja izolacji (20°C, rdzeń A do A i B):500MΩ.km |
Wytrzymałość na rozciąganie:≥20MPa Wydłużenie:≥300% Stan wieku:110±1°C×168h Procent pierwotnej wytrzymałości na rozciąganie:≤±30% Procent pierwotnego wydłużenia:≤±30% Próba ciśnieniowa w wysokiej temperaturze:≤50% Test szoku cieplnego:Żadnego pęknięcia Test zgodności:GB/T 33594 Próba płomienia:GB/T 18380.12-2008 Test sztucznego starzenia:GB/T 33594 Próba udarności w niskiej temperaturze:-40°C×16H, bez pęknięć Kwas stresowy chemiczny:Roztwór zasadowy kwasu N-szczawiowego, roztwór wodorotlenku N-sodowego: GB/T 33594 Toczenie pojazdu:Wymagania i metody badań powinny być zgodne z GB/T 20234.1-2015 7.21 Min. Promień zgięcia:6*OD Odporność na ścieranie:≥2000 razy Odporność na chemikalia:GB/T 33594 Test odporności na zgniatanie:GB/T 33594 Zakrzywiony wokół testu:GB/T 33594 |
Profil firmy

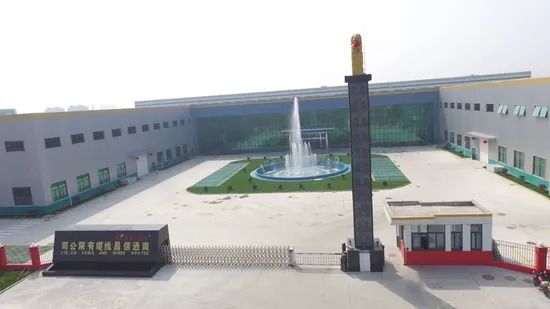

Założona w 2004 roku z inwestycją kapitałową o wartości 9 milionów USD, nasza siedziba główna w Kunshan zajmuje powierzchnię 14 980 metrów kwadratowych.
W 2020 roku otworzyliśmy nasz zakład w Nantong z inwestycją kapitałową o wartości 100 milionów RMB, która obejmuje 34 000 metrów kwadratowych.
Dzięki certyfikatom systemu ISO9001, ISO14001, IATF16949, ISO13485 wszystkie nasze produkty przeszły certyfikaty bezpieczeństwa CCC, UL, CUL, CE, CSA, ETL. Współpracujemy z klientami na całym świecie w różnych dziedzinach poprzez nasz ugruntowany system sprzedaży oparty na zasadzie zarządzania UCZCIWOŚĆ, INNOWACYJNOŚĆ i OCHRONA ŚRODOWISKA.
Postęp produkcji
Wysyłka
Często zadawane pytania
P: Co możesz dostarczyć?
Odp.: Produkujemy przewody do elektroniki użytkowej, przewody przyłączeniowe, kable przemysłowe, kable do robotów, kable do ładowania pojazdów elektrycznych oraz kable do nowej/zielonej energii.
P: Jakie certyfikaty otrzymujesz?
Odp.: Posiadamy certyfikaty UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, ETL.
P: Czy możemy otrzymać próbki przed złożeniem zamówienia?
Odp .: Tak, jesteśmy gotowi zorganizować dla Ciebie próbki.
P: Jaki jest Twój czas realizacji?
Odp.: Zwykle możemy zrealizować Twoje zamówienia w ciągu 2-3 tygodni, a w szczycie sezonu 5-6 tygodni.
P: Jak możesz zagwarantować jakość produktu?
Odp.: Zawsze dostarczamy próbkę przedprodukcyjną przed produkcją masową i przeprowadzamy kontrolę końcową przed wysyłką.
Główni klienci
